深入浅出C/C++函数返回值传递原理

发表于 更新于 分类于 Valine：

前言

众所周知，C/C++函数返回值会使用eax寄存器来传递，我们用以下代码验证一下

1
2
3
4
5
6
7
8
uint32_t foo() {
    return 1;
}

int main() {
    auto n = foo();
    return 0;
}
1
2
3
    auto n = foo();
00F22A93  call        foo (0F213E8h)
00F22A98  mov         dword ptr [n],eax  // ebp-4

可以看到，main函数调用完foo后，将eax的值传送到n中。证明了eax确实用于返回值传递

但eax本身只有4字节，那么当返回值大于4字节时是如何传递的呢？

5~8字节时

修改一下foo函数，返回一个8字节的值，观察一下反汇编

1
2
3
uint64_t foo() {
    return 1;
}
1
2
3
4
    auto n = foo();
00D32A93  call        fo (0D313EDh)
00D32A98  mov         dword ptr [n],eax  // ebp-8
00D32A9B  mov         dword ptr [ebp-4],edx

从汇编看出，当返回一个8字节的值时，会同时使用eax和edx一起返回，其中eax给到ebp-8，edx给到ebp-4

根据小端模式的特点（高存高，低存低），可以看出，eax存储返回值的低4字节，而edx存储返回值的高1~4字节

大于8字节时

再修改一下foo函数，让其返回一个长度为256字节的结构体

1
2
3
4
5
6
7
8
9
struct bar {
    char buf[256];
};

bar foo() {
    bar tmp;
    tmp.buf[0] = '\0';
    return tmp;
}

main函数分析

很明显，256字节的结构体，就算用上所有通用寄存器也无法直接传递返回值

我们观察一下main函数的反汇编

1
2
3
4
00771BC0  push        ebp
00771BC1  mov         ebp,esp
00771BC3  sub         esp,280h
...

最一开始，保存了ebp后，将esp拉低，在栈上分配了280h个字节的空间

继续往下看

1
2
3
4
5
6
7
8
9
    auto n = foo();
00771BC6  lea         eax,[ebp-280h]
00771BCC  push        eax
00771BCD  call        foo (07713C5h)
00771BD2  add         esp,4
00771BD5  mov         ecx,40h
00771BDA  mov         esi,eax
00771BDC  lea         edi,[n]  // ebp-100h
00771BE2  rep movs    dword ptr es:[edi],dword ptr [esi]

可以看到，在call的前面出现了两行奇怪的东西

第1行lea eax,[ebp-280h]将ebp-280h的地址存储到eax中，而ebp-280h正好指向刚才分配空间的末尾

接着push eax，将地址压入栈，然后紧接着调用foo函数。但foo函数没有任何参数呀，其实这里编译器帮我们隐式传递了一个参数，将刚才分配的栈上空间末尾指针传了进去

截至这里，我们可以写出伪代码如下：

1
2
char buf[0x280];
foo(buf); // 相当于foo(ebp-280h);

继续向下看，add esp,4，将esp抬高4，也证明了foo函数确实有一个参数，同时也是cedcl调用约定

剩下的4行要整体来看，先看最后一行，rep movs dword ptr es:[edi],dword ptr [esi]指的是将esi指向位置上的数据，以DWORD的大小（4字节）拷贝到edi指向的位置上，拷贝ecx次

简单来说，最后一行就相当于memcpy(edi, esi, ecx * sizeof(DWORD))

而rep movs上面的三行，分别是给ecx、esi、edi赋值的语句，含义如下

  1. ecx是0x40，也就是拷贝0x40 * 4 = 256个字节的数据，和bar的大小一致
  2. esi是eax，也就是foo函数的返回值
  3. edi是n的地址（ebp-100h）

看完这段汇编，基本上也能还原出main函数剩下的伪代码了

1
2
foo(ebp-280h);
memcpy(&n, (void*)eax, sizeof(n));

foo函数分析

可见，foo依然靠eax传递返回值，只不过不是直接传递函数体，而是函数体指针。foo内部到底如何实现呢？继续看一下foo的反汇编

1
2
3
4
5
6
7
bar foo() {
...
    bar tmp;
    tmp.buf[0] = '\0';
00771C36  mov         eax,1
00771C3B  imul        ecx,eax,0
00771C3E  mov         byte ptr tmp[ecx],0

前3行，是汇编访问数组的典型形式，相当于如下代码，这里不过多赘述

1
2
3
eax = sizeof(*tmp.buf); // 比例因子
ecx = eax * 0; // 计算与数组首地址的偏移量
*((char*)tmp + ecx) = 0; // 写入0

1
2
3
4
5
6
    return tmp;
00771C46  mov         ecx,40h
00771C4B  lea         esi,[tmp]  // ebp-100h
00771C51  mov         edi,dword ptr [ebp+8]
00771C54  rep movs    dword ptr es:[edi],dword ptr [esi]
00771C56  mov         eax,dword ptr [ebp+8]

继续看，前4行依然是需要整体看，依旧是rep movs指令，根据刚才的解释，这四行可以翻译成memcpy([ebp+8], &tmp, 256)

接着是，mov eax,dword ptr [ebp+8]，将ebp+8给到eax，返回给main函数

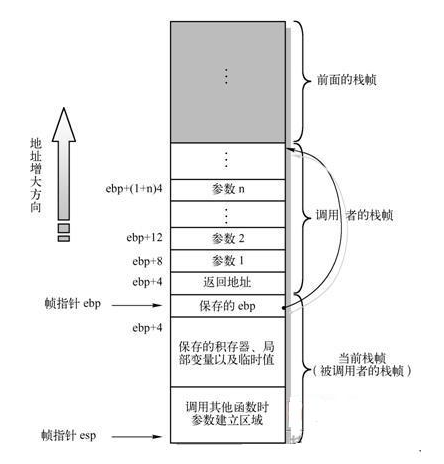

根据函数栈帧的知识，我们知道ebp指向保存的旧ebp，ebp+4指向call指令压入栈的返回地址，ebp+8则指向函数的第一个参数

而前面根据我们分析foo函数会隐式传递一个参数来，就是main函数里的epb-280h，这样一来，思路就清晰了

流程

  1. main函数先在栈上额外开辟了一片空间，并将这块空间的一部分用于传递返回值的临时对象
  2. 将临时对象地址作为参数传递给foo函数
  3. foo函数内将数据拷贝给临时对象，并将临时对象的地址用eax传出
  4. foo函数返回后，main函数将eax指向的临时对象的内容拷贝给n

伪代码如下：

1
2
3
4
5
6
7
8
9
10
11
12
13
void foo(void* ptr) {
    bar tmp;
    tmp.buf[0] = 0;
    memcpy(ptr, &tmp, sizeof(bar));
    eax = ptr;
}

int main() {
    bar tmp;
    bar n;
    foo(&tmp);
    memcpy(&n, eax, sizeof(bar));
}

总结

在x86架构下使用Debug模式MSVC编译得出以下结论：

返回值类型大小 传递方式
1~4字节 eax（ax/al）寄存器
4~8字节 eax和edx寄存器， eax存储返回值的低4字节，而edx存储返回值的高1~4字节
8+字节 使用栈空间中转，进行两次拷贝

综上所述，在没有开启任何优化的情况下，如果返回值类型过大，C/C++会使用一个临时的栈上空间做中转，进行两次拷贝。但实际上现代编译器在开启优化的情况下会使用ROV和NROV技术，以减少拷贝

关于ROV和NROV

待完成...
